UT52A产品介绍:
UT52A数字指示调节器采用简单易读的14段大屏彩色液晶显示,以及导航键,大大增强了监视和操作性能。标配梯形图控制功能,支持开放式以太网通信功能。· 控制功能o 8种控制输出方式,8种控制运算方式o 梯形图控制功能o 精确可靠的控制算法· 简单明了o 明亮易读的变色液晶显示屏o 信息滚动文字显示o 导航指南和导航键o 用户自定义功能键o 默认值可由用户设定o 支持多语种(英语、西班牙语、法语、德语)o 设计紧凑,进深65mm· 网络功能o Ethernet(Modbus/TCP)o RS-485(Modbus/RTU,P2P(点对点),Coordinated(协调运行)、PC-link)o PROFIBUS-DP· 可靠性o 3年质保*1o RoHS/WEEEo NEMA4*2/IP56前面板
*1: 3年质保期是指产品出厂后的36个月。
*2: 只做了防水试验。
*1: 3年质保期是指产品出厂后的36个月。
*2: 只做了防水试验。o 应用软件 LL50A参数设定软件o 可创建梯形图顺序程序
UT52A数字调节仪选型:(尺寸:48*96mm)
型号 | 规格代码 | 附加规格 | 内容 | |||||
UT52A | (变送输出或15V DC传感器用供给电源,DI 3点,DO 3点标配)电源100-240V AC | |||||||
类型1 基本控制 | -0 | 普通型 | ||||||
-1 | 位置比例型 | |||||||
-2 | 加热冷却型 | |||||||
类型2 功能(*1) | 0 | 无 | ||||||
1 | 追加远程模拟输入1个,DI 1个、RS485通讯(Max.38.4kbps.2线制) | |||||||
2 | 追加远程模拟输入1个,DI 1个 | |||||||
3 | 追加DI 2个,DO 2个 | |||||||
类型3:开放网络 | 0 | 无 | ||||||
显示语言 | -1 | 英语 | ||||||
-2 | 德语 | |||||||
-3 | 法语 | |||||||
-4 | 西班牙语 | |||||||
外壳颜色 | 0 | 白色 | ||||||
1 | 灰黑色 | |||||||
固定 | -00 | 固定 | ||||||
选购件 | /DR | 附加直接输入(TC和3线制/4线制RTD)及电流至远程(1个附加aux.模拟)输入,将删除1个DI(*1) | ||||||
/LP | 24V DC回路电源(*2) | |||||||
/HA | 加热器断线报警(类型1为-0时可指定) | |||||||
/DC | 电源24V AC/DC | |||||||
/CT | 表面涂层处理(安全规格(UL/CSA),不附有CE标记) |
*1、当将类型2代码指定为“2”时,可指定/DR选项。*2、可在类型1代码为(“0”或“1”中的任一)和类型2代码为“0”的组合中/LP选项。
选型举例:
UT52A-000-10-00、UT52A-010-10-00、UT52A-020-10-00、UT52A-030-10-00
UT52A-100-10-00、UT52A-110-10-00、UT52A-120-10-00、UT52A-130-10-00
UT52A-200-10-00、UT52A-210-10-00、UT52A-220-10-00、UT52A-230-10-00
UT52A-000-11-00、UT52A-010-11-00、UT52A-020-11-00、UT52A-030-11-00
UT52A-100-11-00、UT52A-110-11-00、UT52A-120-11-00、UT52A-130-11-00
UT52A-200-11-00、UT52A-210-11-00、UT52A-220-11-00、UT52A-230-11-00
数字调节仪/温控器分类:
温控器(Thermostat),根据工作环境的温度变化,在开关内部发生物理形变,从而产生某些特殊效应,产生导通或者断开动作的一系列自动控制元件,或者电子原件在不同温度下,工作状态的不同原理来给电路提供温度数据,以供电路采集温度数据
以温控器制造原理来分,温控器分为:
一.突跳式温控器:各种突跳式温控器的型号统称KSD,常见的如KSD301,KSD302等,该温控器是双金属片温控器的新型产品,主要作为各种电热产品具过热保护时,通常与热熔断器串接使用,突跳式温控器作为一级保护。热熔断器则在突跳式温控器失娄或失效导致电热元件超温时,作为二级保护自,有效地防止烧坏电热元件以及由此而引起的火灾事故。
二,液涨式温控器:是当被控制对象的温度发生变化时使温控器感温部内的物质(一般是液体)产生相应的热胀冷缩的物理现象(体积变化),与感温部连通一起的膜盒产生膨胀或收缩。以杠杆原理,带动开关通断动作,达到恒温目的液胀式温控器具有控温准确,稳定可靠,开停温差小,控制温控调节范围大,过载电流大等性能特点。液涨式温控器主要用于家电行业,电热设备,制冷行业等温度控制场合用。
三,压力式温控器,改温控器通过密闭的内充感温工质的温包和毛细管,把被控温度的变化转变为空间压力或容积的变化,达到温度设定值时,通过弹性元件和快速瞬动机构,自动关闭触头,以达到自动控制温度的目的。它由感温部、温度设定主体部、执行开闭的微动开关或自动风门等三部分组成。压力式温控器适用于制冷器具(如电冰箱冰柜等)和制热器等场合。
四,电子式温控器,电子式温度控制器(电阻式)是采用电阻感温的方法来测量的,一般采用白金丝、铜丝、钨丝以及热敏电阻等作为测温电阻,这些电阻各有其优确点。一般家用空调大都使用热敏电阻式。
技术指导专栏:
控制:
许多控制系统是以PI(D)控制功能为中心构成的。控制也称为优化控制或者先进控制,在仅使用PID控制器无法满足要求的情况下,可以考虑使用。
在选择控制方法时,要对包括控制的要求、经济性、过程的现状、传感器、操作端在内的整体系统进行全面的考虑。研究过程中,有时也会发现除改善控制方法以外的有效的解决方法。
不易进行控制的主要原因
时滞时间长、响应慢、响应性发生变化、存在积分性(液位等)、多个回路间相互耦合、无超调、外部干扰大等。
1) 时滞时间长的过程
除时滞时间长之外,时间常数与时滞时间的比值也决定着控制的难易度。

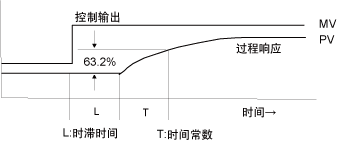

时滞时间长的过程响应
在PID控制中,L(时滞时间)/T(时间常数)的值在1以上时(时滞时间比时间常数大),很难进行控制。时滞时间不仅是指过程的时滞时间,还包括传感器及操作端的时滞时间。在分析仪中,采样装置的时滞时间会比较长。
2) 存在积分性的过程
是指蓄积液体及热量等的过程。一旦开始蓄积就不能返回原来状态,无自调节性的液位的流入控制等就是典型的例子。自调节性是指像锅炉一样,通过加热和散热的平衡调节来决定温度的过程。
积分性大的过程响应
3) 响应慢的过程
例如: pH(由搅拌、混合、反应引起的延迟)控制、热容量大的锅炉的温度控制等。
在PID控制中,达到稳定前需要几个控制周期,如果控制周期为1小时,达到稳定有时需要4~5小时,所以就需要尽量缩短达到目标值和稳定运行的时间。
4) 响应性变化的过程
随着反应的进行而发生的黏度变化、发热(或者吸热)、催化剂活性变化、热交换器灰尘附着、品种改变引起的原料更换及混合比例变更等,都会导致响应性发生变化。
通常,PID控制的稳定性足以克服这些响应性的变化,但并非所有的情况都能克服。
5) 多个回路之间耦合强的过程

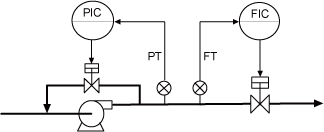

容易耦合的回路示例
上图是典型的相互耦合的例子。PIC和FIC的PI常数基本相同时,回路之间会发生耦合,变得不稳定。通常,将FIC的PI常数取值,降低PIC端的灵敏度,可以减少相互耦合产生的影响,使用解耦控制时,可以实现优异的控制。
6) 无超调的过程
有时即使短时间地超过限制条件范围,也会对产品质量产生重大影响。
例如,在生物反应器中,即使温度一时过高,也会造成杆菌及酵母菌等死亡。在这种情况下使用批量调节器或采用模糊控制的调节器。

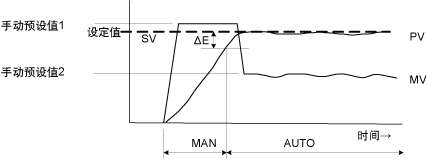

下图批量调节器的示例中,最初手动预设值1接近设定值SV,当测量值达到SV-ΔE时,将手动预设值2作为初始值,切换为AUTO,防止超调的发生。
采用批量调节器防止超调的示例
在模糊控制中,温度上升时,自计算并设定比实际目标温度低的设定值,防止超调的发生。
7) 外部干扰大的过程
锅炉必须对蒸汽使用量的大幅度变化做出响应,是外部干扰大的过程的典型示例。在石油精炼厂中,更换油种(例如:阿拉伯原油和中国原油的组成有很大的区别)等也会造成很大的外部干扰。在蒸馏塔控制中,气温、风、直射阳光等造成的影响也是不能忽视的。热处理炉中的受热物质的装入/取出、排水处理中的排水流量及pH变化也是很大的外部干扰因素。因此,检测外部干扰量,并根据干扰量来改变操作量的前馈控制是很有效的。
外部干扰是指从控制回路外施加的变动因素,在流量控制回路中,调节阀的上游端及下游端的压力变动是主要的外部干扰。例如,调节阀的上游端压力上升时,即使阀的开度相同,流量也会增加。通过流量传感器检测出该流量变化,使用流量调节器将调节阀的开度减少,可消除压力上升的影响。
控制回路正是为了消除这些外部干扰的影响而存在的。

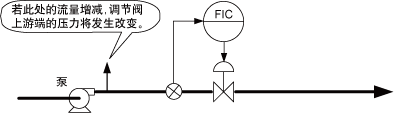

外部干扰示例
